Bohrgerät KR 800-3 G DK: Gemacht für allerhöchstes Leistungsniveau
Auf der Grossbaustelle des neuen Universitätsspitals Zürich bewährt sich das leistungsstarke Ankerbohrgerät von KLEMM bei Doppelkopf-Luftbohrungen mit unterschiedlichen Durchmessern, unter anderem für die Herstellung vorgespannter Litzenanker.
Der Neubau des Universitätsspitals in Zürich ist eine Baustelle der Superlative mit einer der grössten Baugruben in der Schweiz.
Eckdaten:
- Start der Spezialtiefbau- und Tiefbauarbeiten: Mai 2023
- Projektierter Festaushub: 180'000 m3 (Erde und Fels)
- Abschluss der Spezialtiefbauarbeiten für die Herstellung der Baugrube: Juni 2025

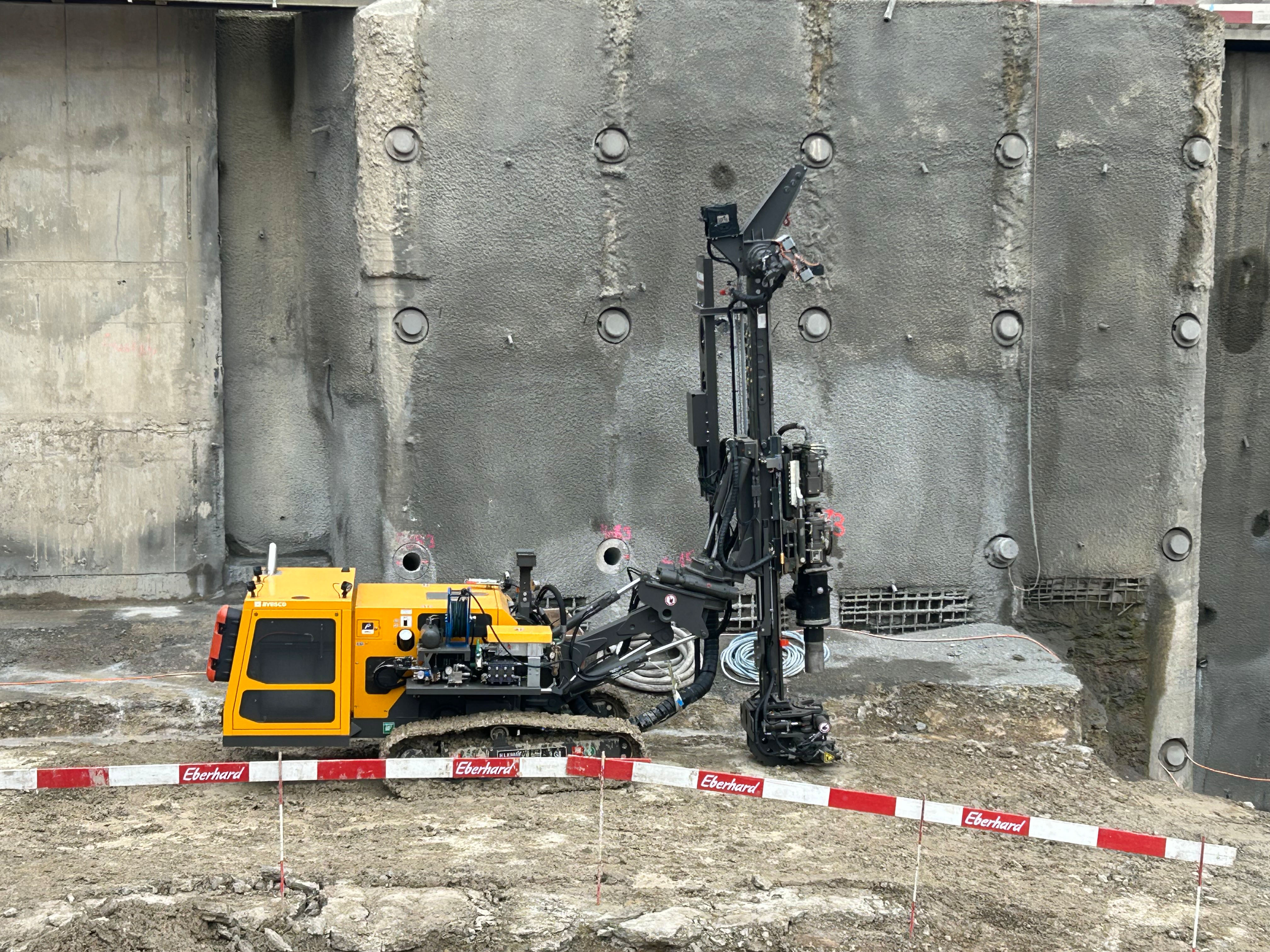

Wichtiger Helfer auf der Baustelle: das Ankerbohrgerät KR 800-3 G DK von KLEMM, geliefert von Avesco.
Einsatz:

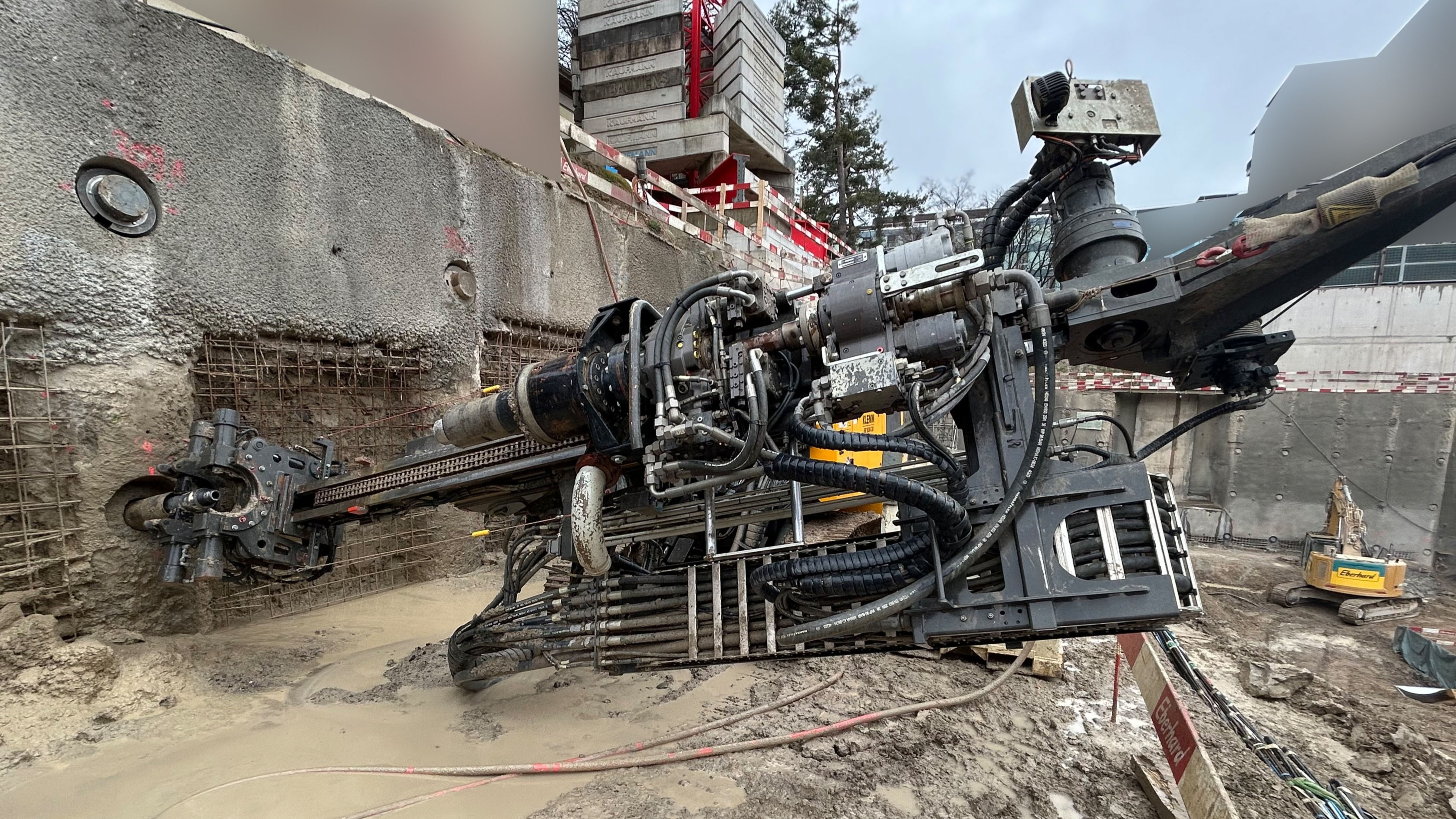

- Doppelkopf-Luftbohrungen mit unterschiedlichen Durchmessern
- Letzter Bauabschnitt: Bohrungen mit Ø 178 mm für vorgespannte Litzenanker

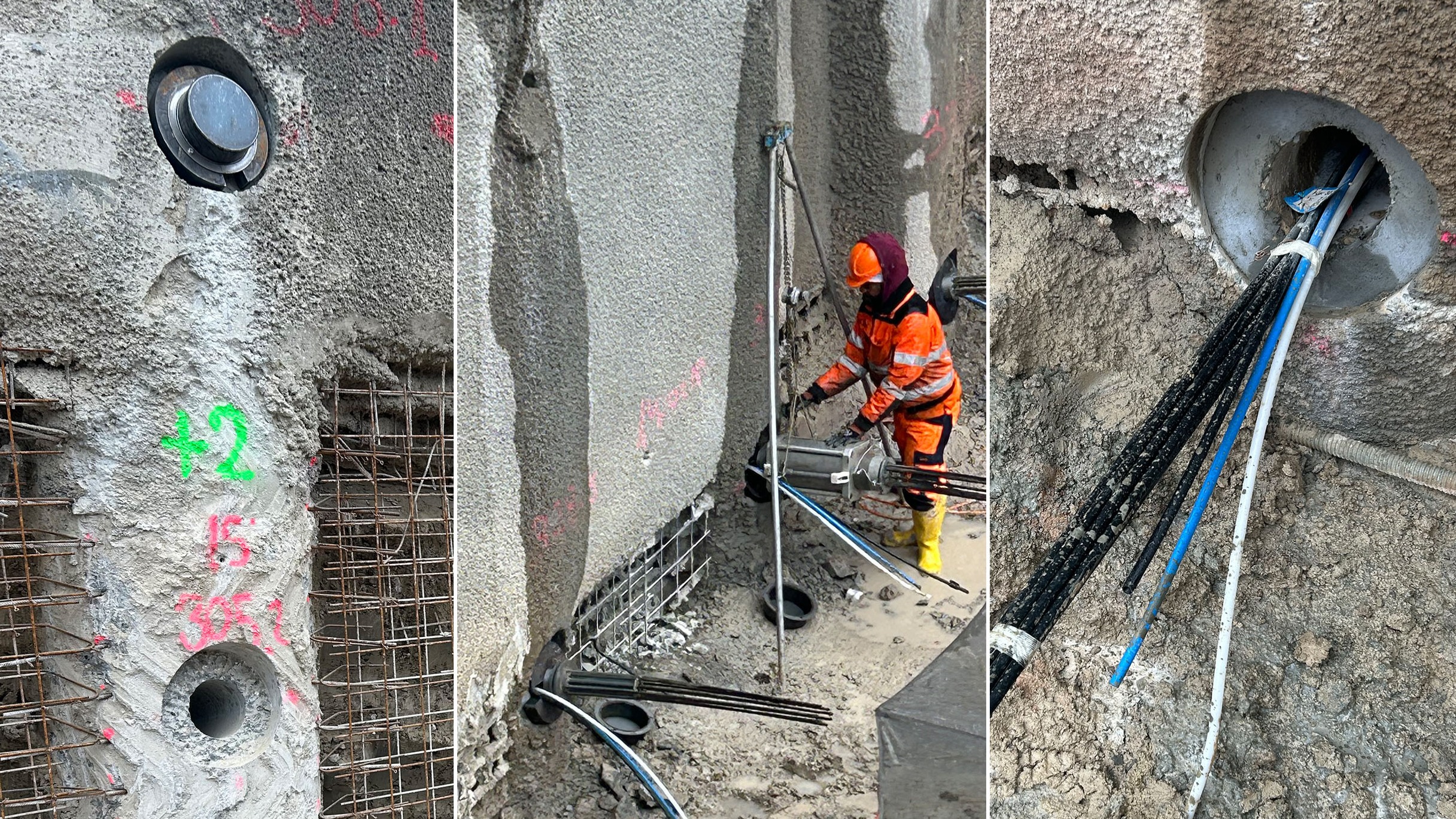

- Die Anker dienen zur Rückverankerung der Bohrpfähle, welche den Baugrubenabschluss bilden
- Total wurden 1'073 Litzenanker mit 14-30 m Länge hergestellt*
- Gesamtdauer Ankerarbeiten: Oktober 2023 bis Mitte Mai 2025
* Weitere KLEMM Bohrgeräte kamen dafür zum Einsatz, darunter eine KR 805-3G, welche später auch für die Herstellung von Mikropfählen mit 254 mm Verrohrung genutzt wurde.
«Verlässlich und dauerhaft hohe Leistung»
João Nobre, Bauführer bei Greuter AG mit über 15 Jahren Praxiserfahrung: «Das Ankerbohrgerät muss verlässlich dauerhaft eine hohe Leistung liefern. Auch die Rückpresskraft ist wichtig, um allenfalls verklemmte Verrohrungen effizient lösen zu können. Dieses Gerät erfüllt all diese Anforderungen.»

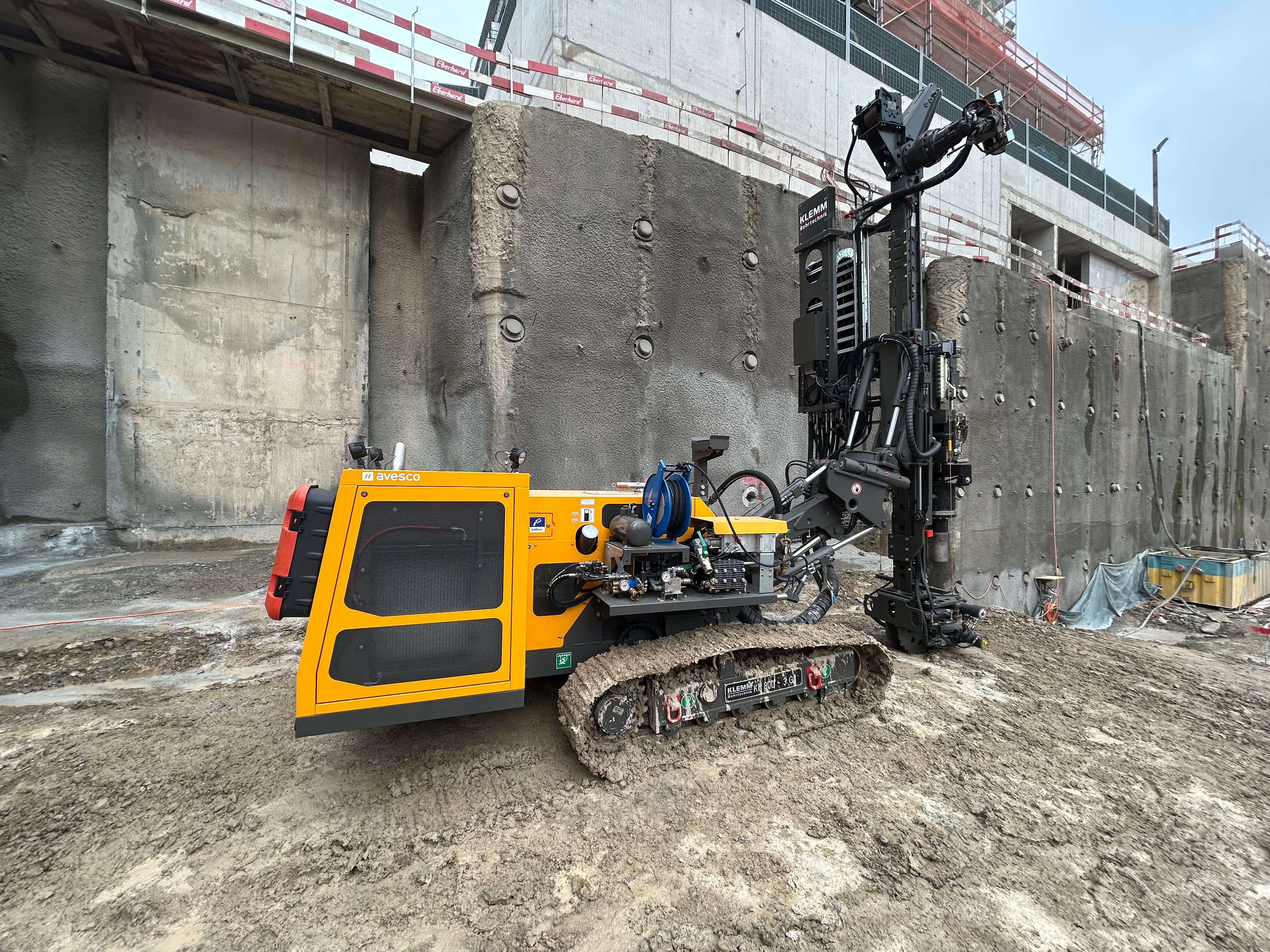

Merkmale der KR 800-3 G DK:

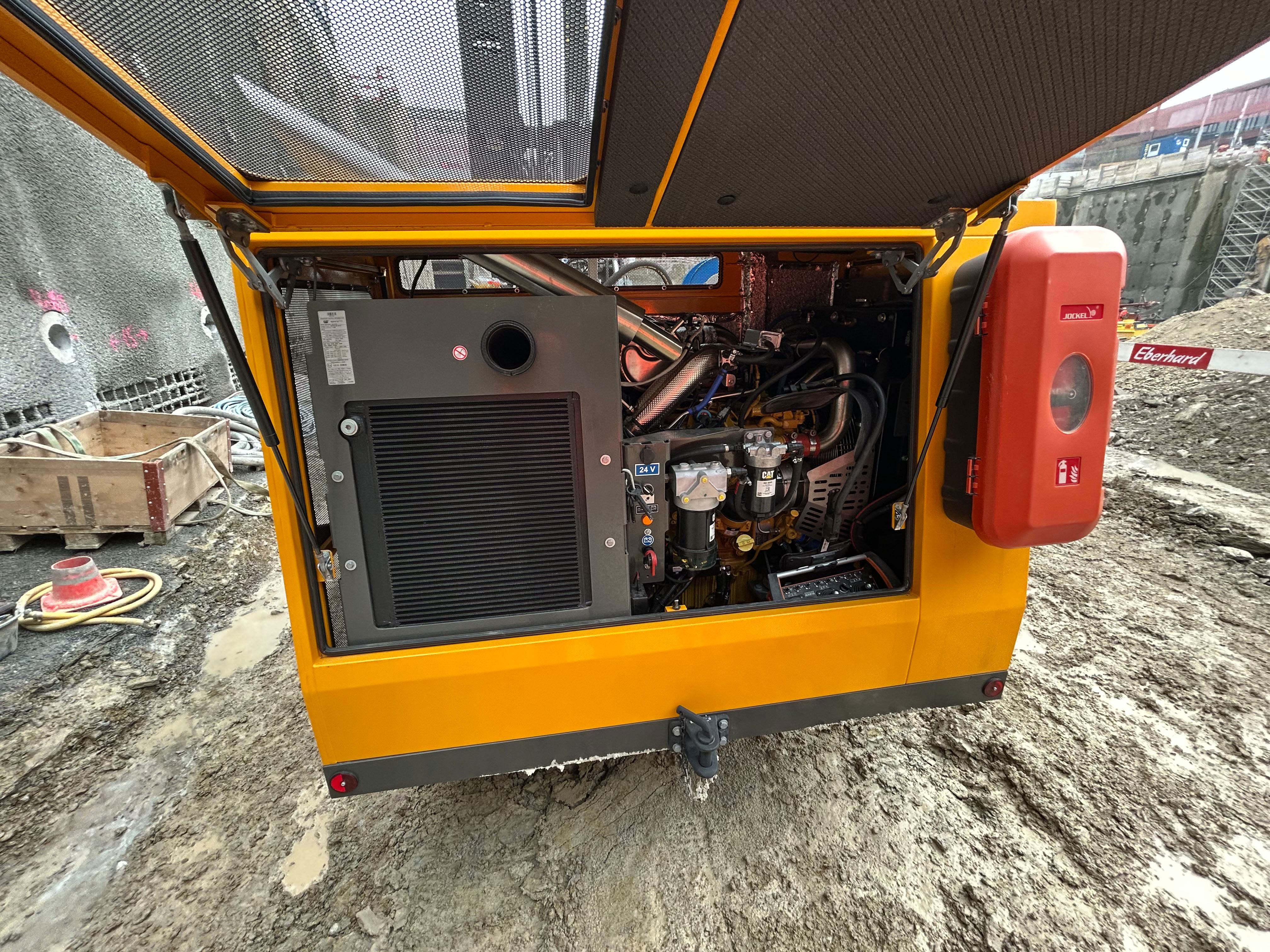

- Motor: 100 kW, Stufe V
- Einsatzgewicht: 9.5 t
- Kompakte Masse
- Gesteuert via Fernbedienung
- Dadurch jederzeit perfekte Sicht auf die Arbeitsumgebung
- Maschinist bleibt in sicherer Entfernung
Perfektes Zusammenspiel:
Minibagger und KLEMM HBR 122 Anbau-Gestängemanipulator
Ebenfalls auf der Baustelle zu beobachten ist der Einsatz des nützlichen KLEMM HBR 122 Anbau-Gestängemanipulators, angekoppelt an einen Cat® 308 CR Minibagger (8.9 t).
Wie sorgt das Zusammenspiel der beiden Geräte für optimal effizienten Maschinen- und Personaleinsatz auf der Baustelle?

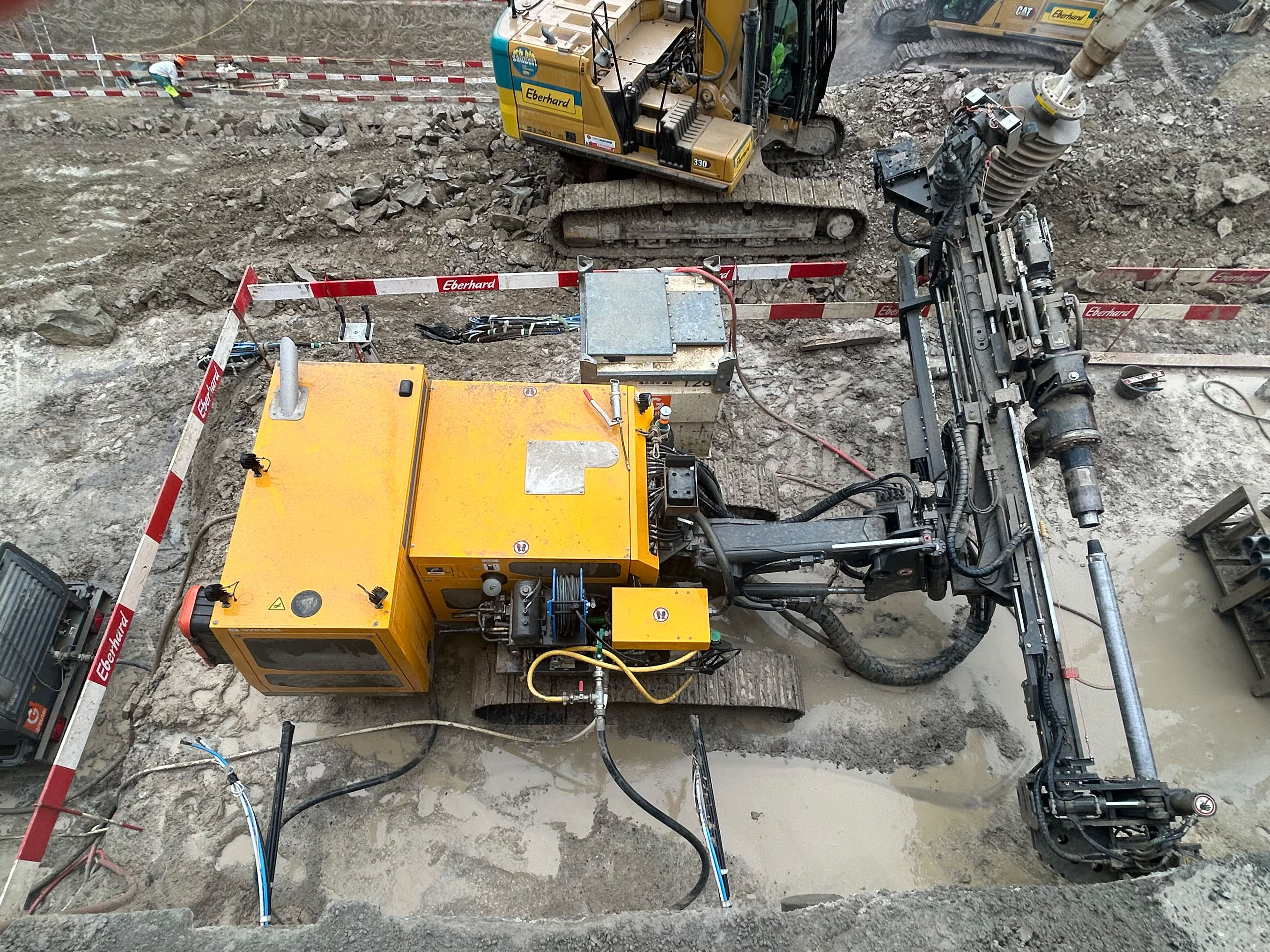

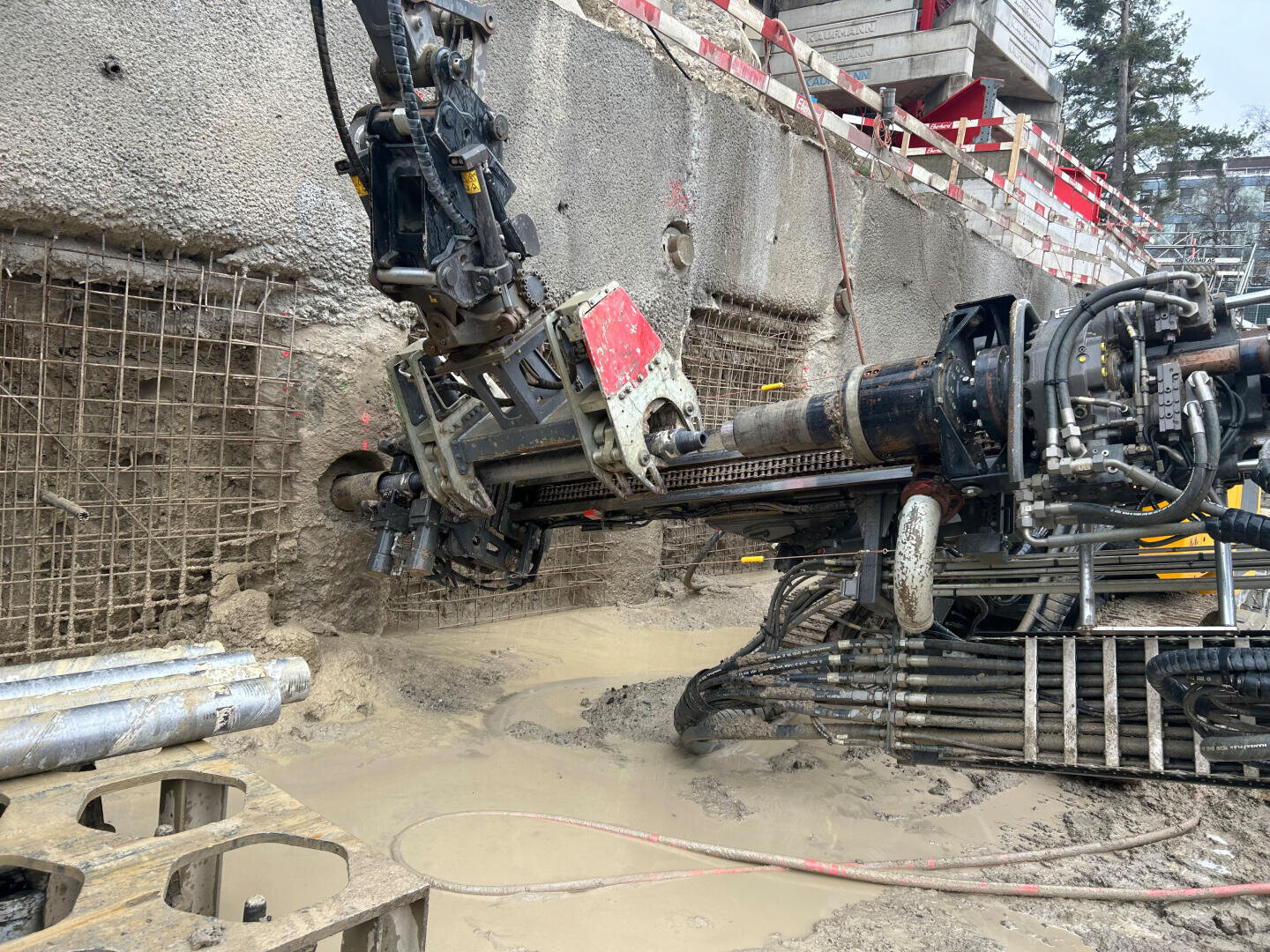

Der Minibagger übergibt mit dem HBR 122 Bohrgestänge und Verrohrung an das Ankerbohrgerät. Auch beim Ausbau von Innengestängen vor dem Einbau von Litzenankern nutzt der Maschinist für die Entnahme der Gestänge den HBR 122. Somit kann eine Person Bohren und Gestängehandling übernehmen.
Daraus ergeben sich unter anderem folgende Vorteile:
- Gestängeübergabe an das Bohrgerät erfolgt viel sicherer und schneller (Risiko für Quetschverletzungen weitgehend eliminiert)
- Mehr Flexibilität und weniger Logistikaufwand bei der Gestängeübergabe, da der Bagger grössere Höhenunterschiede überwinden kann und zum Beispiel kein Gerüstbau für Personal mehr nötig wird.
Der Bohrmeister bedient sowohl Bohrgerät als auch Gestänge-Zudiengerät.
---
Fragen zu KLEMM Anker-, Pfahlbohr- und Geothermiebohrgeräten? Nehmen Sie Kontakt mit uns auf:
Philipp Kunz, Leiter Verkauf & Key-Account, 062 915 81 85, philipp.kunz@avesco.ch
