Steinschlagschutz: Für mehr Sicherheit an der Axenstrasse , Schweiz
Temporäre Barrieren während der Bauphase und permanente Böschungssicherungen sorgen dafür, dass Mur- und Steinschlag effektiv abgefangen werden. So bleiben Baustelle und Verkehr jederzeit gesichert.
Ausgangslage
Gravitative Naturgefahren wie Steinschläge und Muren sind entlang der stark frequentierten Axenstrasse seit jeher ein bekanntes Phänomen und haben in der Vergangenheit bereits mehrfach zu schweren Verkehrsunfällen und Strassensperrungen geführt. Daher wird die Umgehungsstrasse A4, die neue Axenstrasse, welche aktuell im Bau ist und deren Inbetriebnahme für 2033 geplant ist, mit dem Morschacher und Sisikoner Tunnel grösstenteils im Berg ausserhalb der Gefahrenbereiche verlaufen. Im Bereich der Tunnelportale und entlang der offenen Strecken sind jedoch nach wie vor Sicherungsmassnahmen notwendig.
Bacheinlauf Gumpisch
Besonders herausfordernd ist das Gebiet am Bacheinlauf Gumpisch, wo allein innerhalb der letzten zwei Jahre bereits mehrere Murgang- und Steinschlagereignisse zu Baustopps und Strassensperrungen geführt haben. In diesem Bereich ist im Rahmen der A4 neue Axenstrasse, der Bau einer Schutzgalerie und zwei vorgelagerten Ablenkdämmen mit flexiblen Steinschlagschutznetzen auf der Dammkrone geplant.
Temporärer Schutz während der Bauphase mit ISOSTOP 2000 Ev Steinschlagschutznetzen

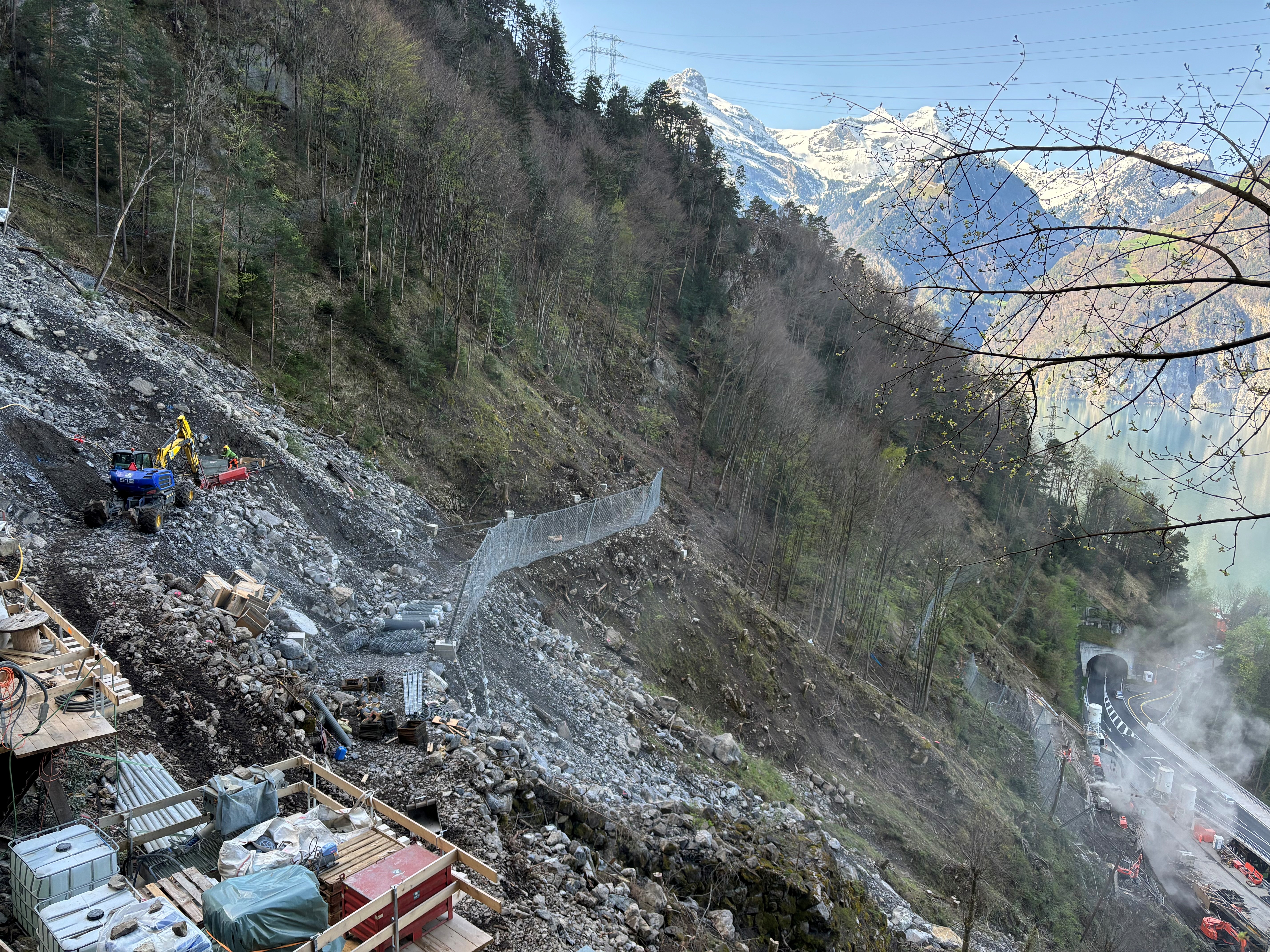

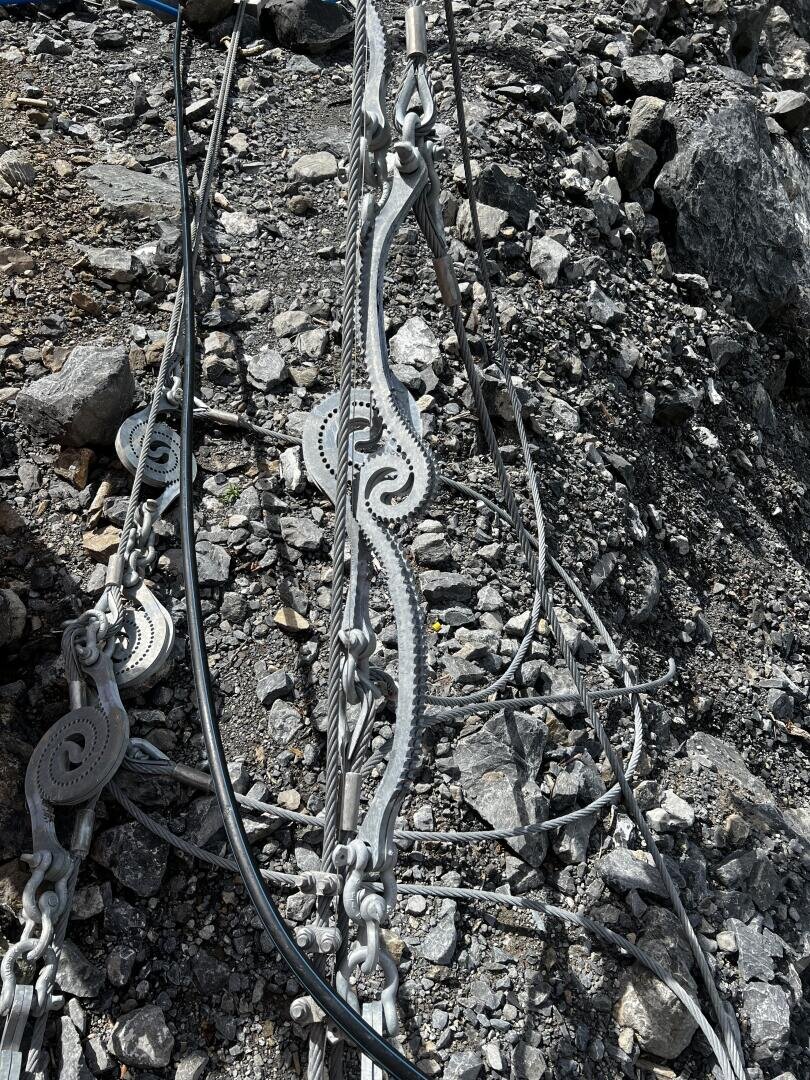

Um die Sicherheit der Arbeiter und einen möglichst reibungslosen Verkehr zu gewährleisten, wurden oberhalb der bestehenden Baustelle ca. 130 m ISOSTOP 2000 Ev Schutznetze installiert, die Steinschläge bis 2000 kJ aufhalten können. Diese Energie [kJ] ist vergleichbar mit einem Stein mit einer Masse von 6.9 t und einer Geschwindigkeit von bis zu 90 km/h. Das innovative ISODISK Bremselement dämpft die hohen dynamischen Lasten im Einschlagsfall und limitiert somit die auf das System, insbesondere die Verankerung, wirkenden Kräfte auf ein kleinstmögliches Mass. Die Schutznetze wurden bewusst in kurzen Werkreihen verbaut, um im Schadensfall, z.B. bei grossen Murgangereignissen, schnell und effizient wieder instand gesetzt werden zu können. Aufgrund der topografischen Verhältnisse wurden punktuell Druckstützen als Randstützen eingesetzt, um Abspannungen und Verankerungen innerhalb des Hauptgerinnes zu vermeiden.
Permanenter Schutz mit hochfestem SIGMA 50/3.2

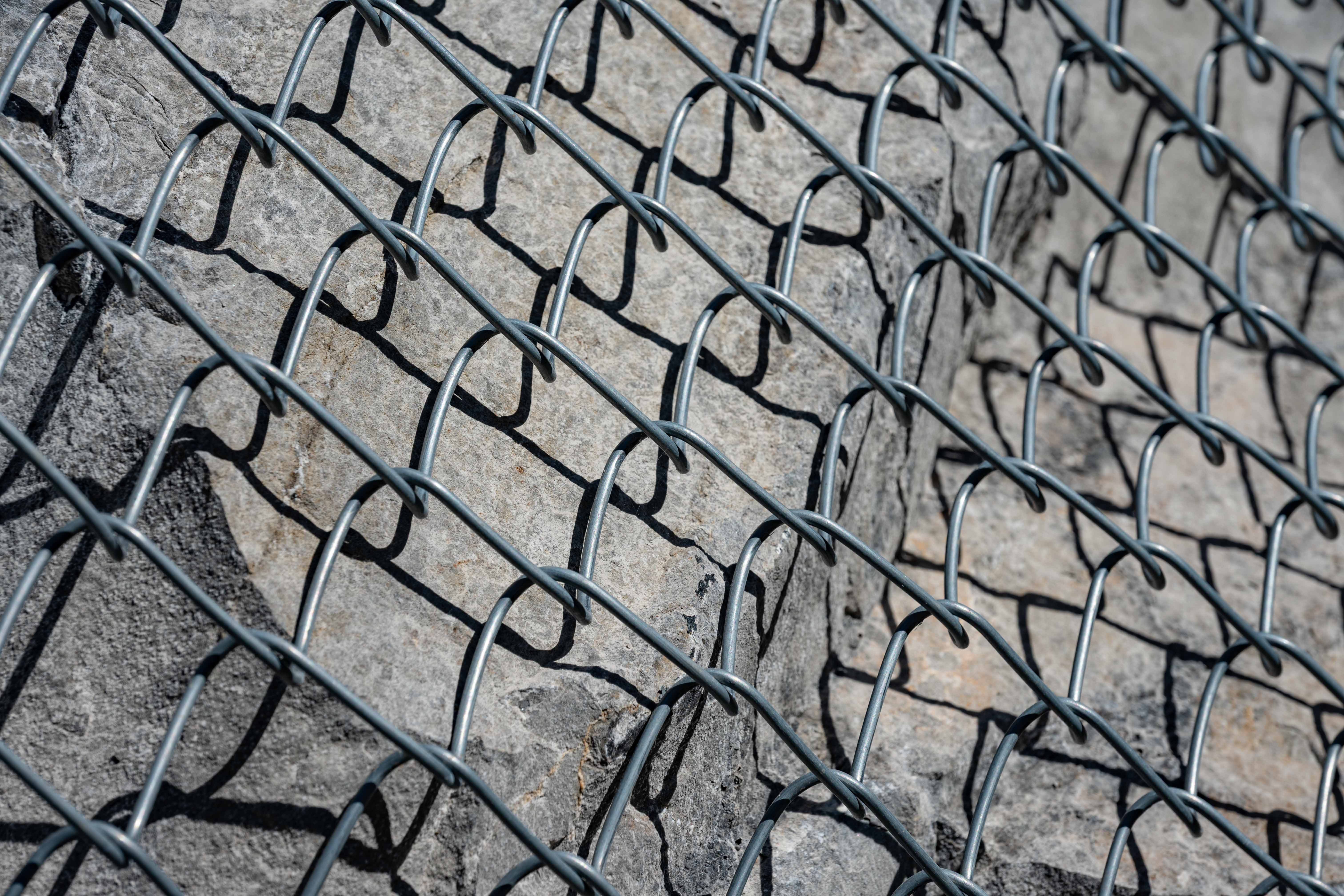

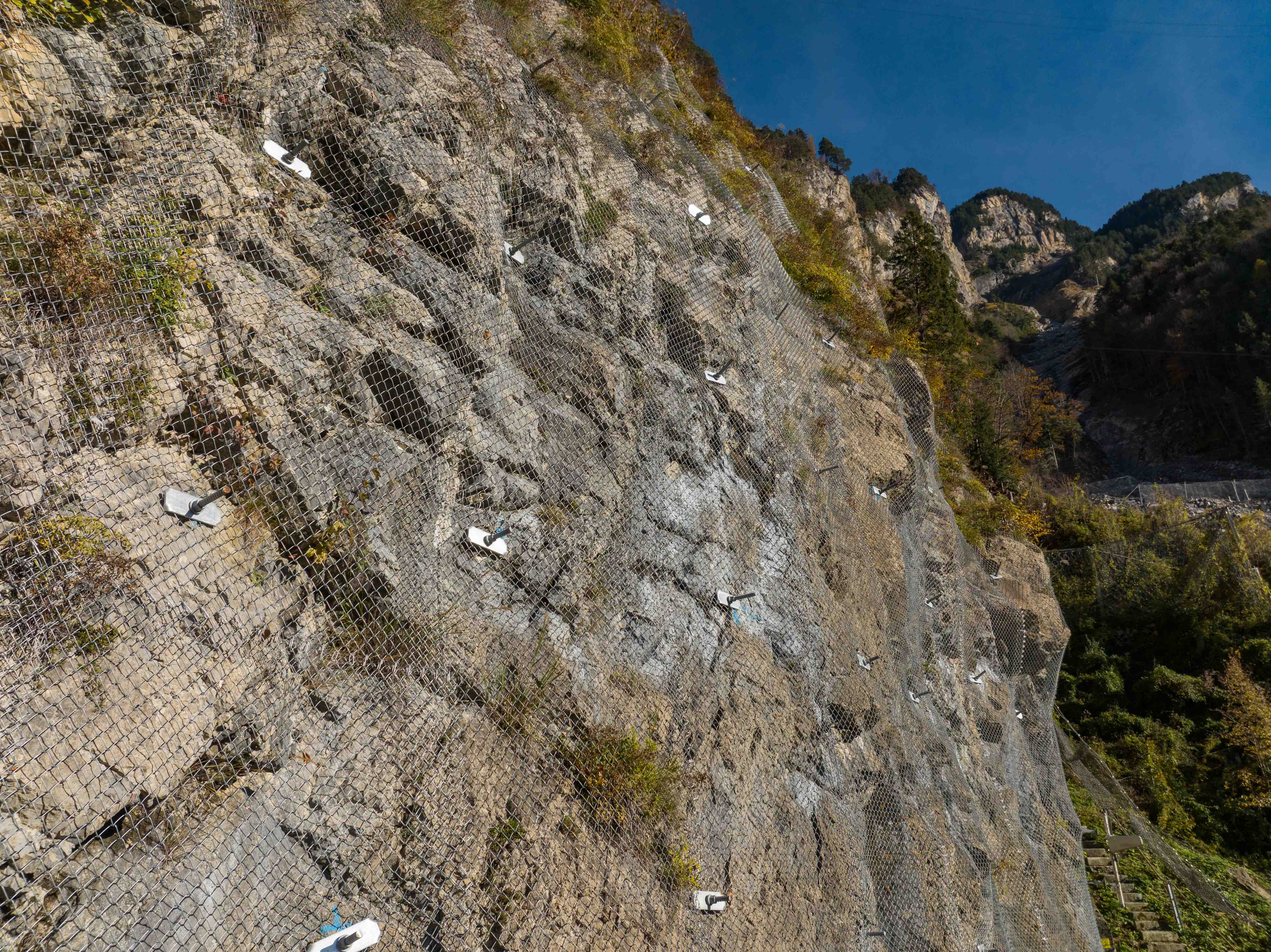

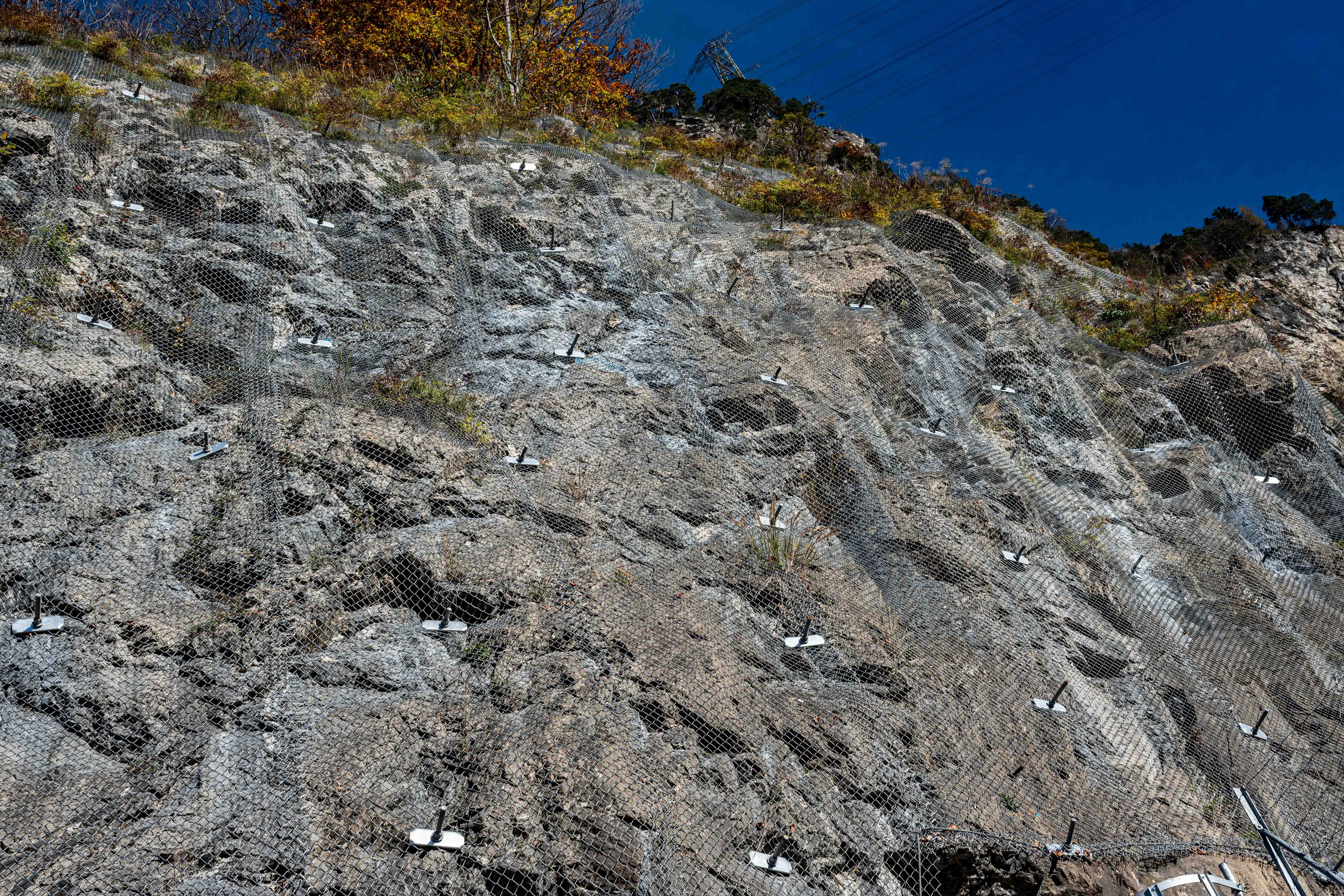

Die Felsen entlang der Tunnelportale der alten und neuen Axenstrasse (Sisikoner Tunnel) im Bereich Anschluss Gumpisch werden mit dem hochfesten SIGMA 50/3.2 als vernageltes System auf einer Fläche von insgesamt ca. 4’000 m² gesichert. Dank der hohen Kraftaufnahme von bis zu 15 Tonnen pro Meter (150 kN/m) können auch grosse Instabilitäten zurückgehalten werden. Aufgrund der sehr guten Anpassbarkeit an die Böschungstopografie und der verhältnismässig kleinen Maschenweiten von 50 mm bieten alle SIGMA Geflechte gleichzeitig einen wirkungsvollen Schutz vor Erosion und ausbrechenden kleineren Steinen.
