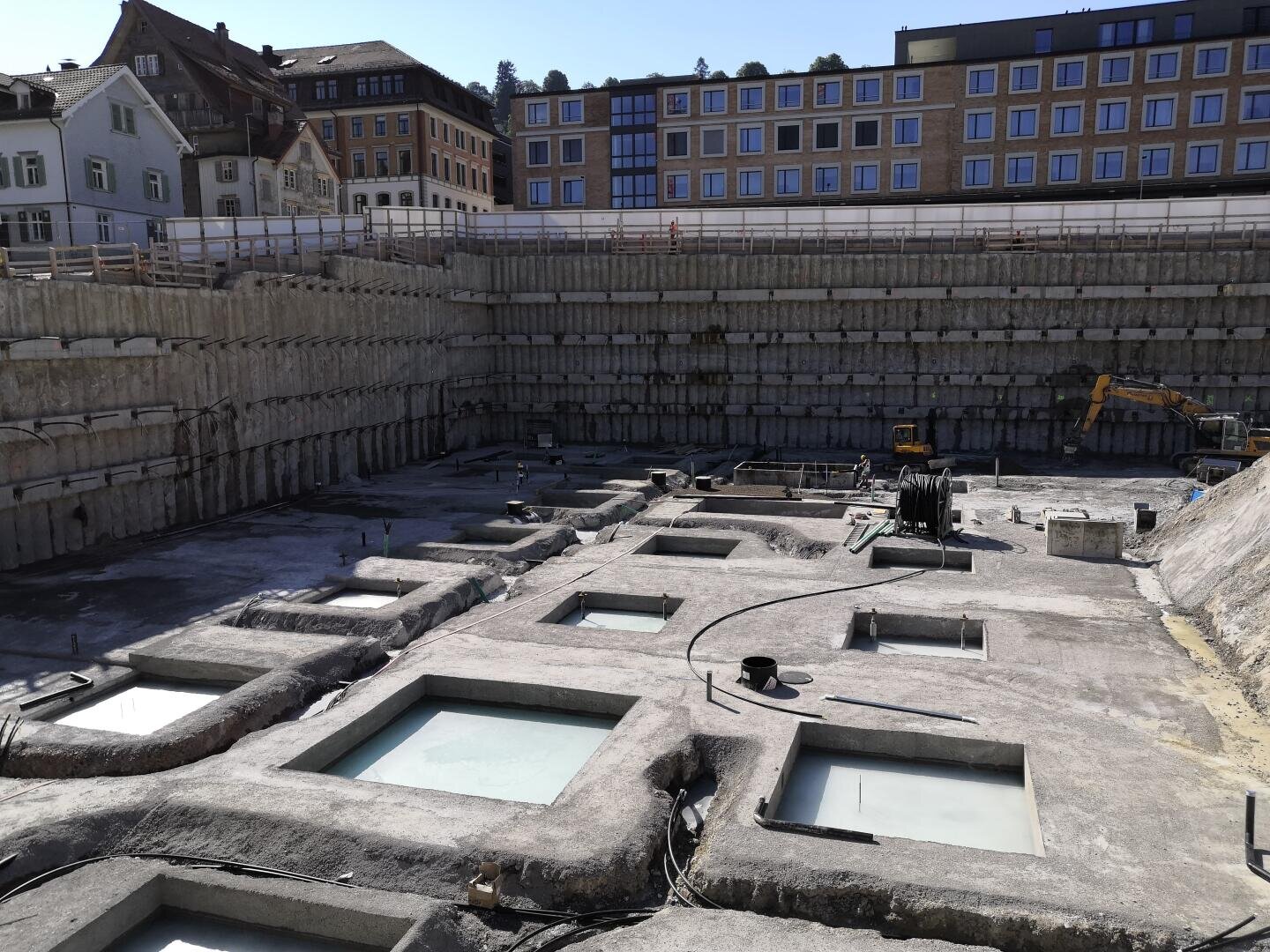

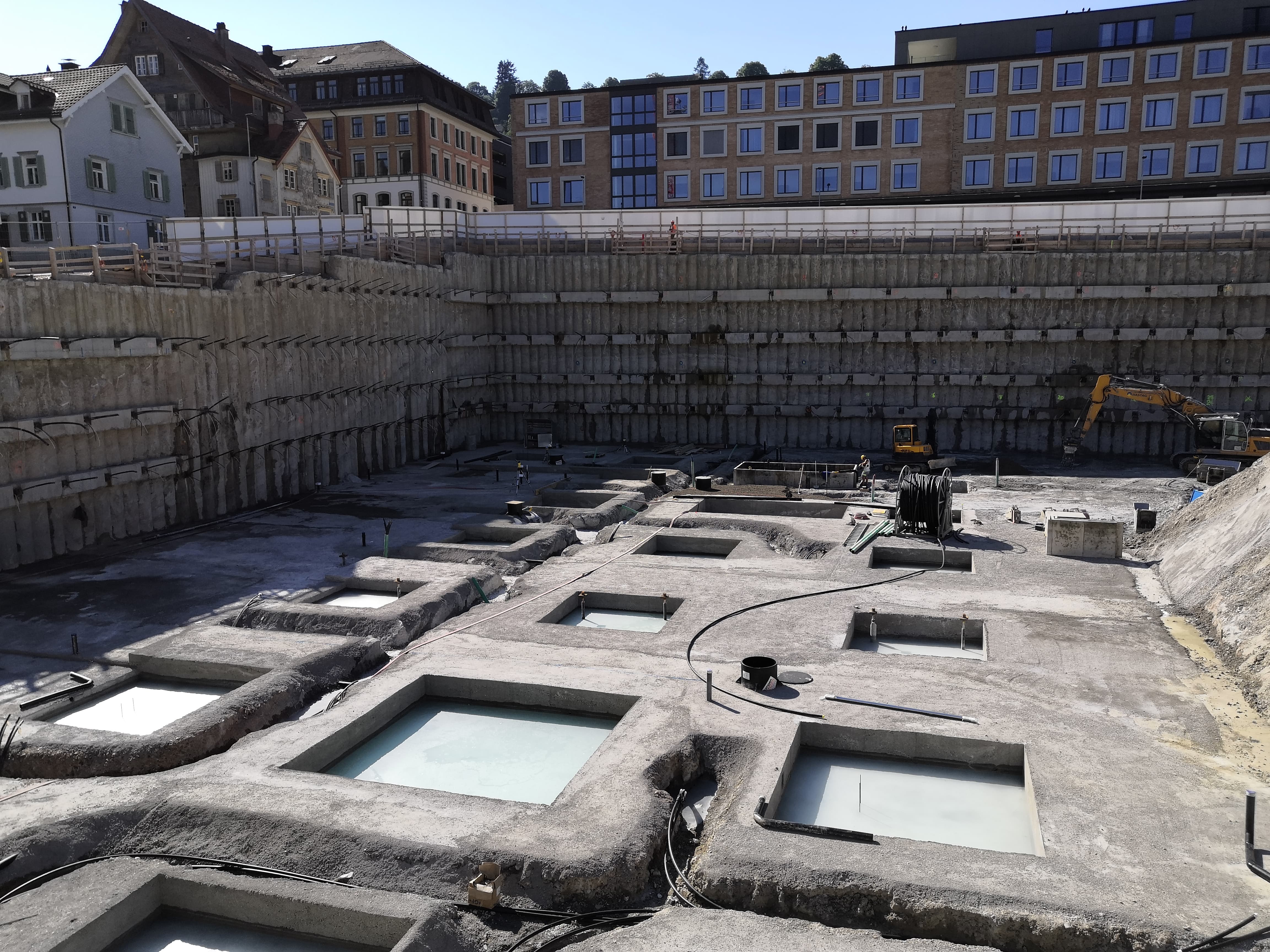

Baugruben überwachen: Warum Geotechnik oft den entscheidenden Vorsprung bringt

Tachymeter messen Verschiebungen – aber erst, wenn sie schon da sind

Die klassische geodätische Überwachung (z. B. mit Tachymeter/Totalstation) liefert präzise Aussagen zu Lage- und Höhenänderungen an Messpunkten. Für Baugruben ist das unverzichtbar: Wandköpfe, Ankerbereiche, angrenzende Gebäude oder Infrastrukturobjekte lassen sich so zuverlässig beobachten.

Gleichzeitig hat diese Sichtweise eine Grenze: Sie zeigt in erster Linie den Effekt – also die bereits eingetretene Bewegung. Bei kritischen Bauzuständen kann es jedoch entscheidend sein, Hinweise zu erhalten, bevor sich die Messpunkte an der Wand sichtbar verschieben.

Geotechnische Sensorik misst die Ursachen

Genau hier ergänzt die geotechnische Instrumentierung die Geodäsie. Statt nur zu beobachten, dass sich etwas bewegt, wird erfasst, warum sich etwas bewegen könnte. In Baugruben sind insbesondere Veränderungen im Baugrund und im Stützsystem relevant – etwa Spannungsumlagerungen, Porenwasserdruck oder Deformationsprofile in der Tiefe.

Typische Sensoren sind:

• Inklinometer: Zeigen Deformationsprofile im Untergrund und entlang von Baugrubenwänden oft deutlich früher an, als Verschiebungen an der Oberfläche sichtbar werden.
• Extensometer: Messen Setzungen bzw. Relativverschiebungen in verschiedenen Tiefen und helfen, Schichtbewegungen zu verstehen.
• Piezometer: Erfassen Porenwasserdruck und damit einen zentralen Einflussfaktor auf Stabilität und Verformungen, besonders bei wechselnden Wasserverhältnissen oder Entwässerungsmassnahmen.
• Last-/Kraftmessungen an Ankern oder Aussteifungen: Machen sichtbar, wie sich Kräfte im Stützsystem entwickeln und ob Lasten in Bereiche driften, die kritisch werden könnten.

„Früher wissen“ statt „später reagieren“

Wenn Kräfte, Druck oder Deformationsänderungen in der Tiefe überwacht werden, entsteht ein wertvoller Frühindikator: Häufig lassen sich Trends erkennen, die Verschiebungen an der Wand zeitlich vorausgehen. Das bedeutet nicht, dass sich jede Bewegung exakt „vorhersagen“ lässt – aber es ermöglicht, kritische Entwicklungen früher zu identifizieren und zu bewerten.

Der Vorteil ist klar:

• Frühere Warnsignale bei sich anbahnenden Instabilitäten
• Bessere Entscheidungsgrundlagen für Bauablauf, Etappierung oder Sicherungsmassnahmen
• Reduktion von Schäden an Nachbarbauwerken und Infrastruktur durch rechtzeitiges Eingreifen

Kurz: Man überwacht nicht erst den sichtbaren Effekt an der Oberfläche, sondern die Prozesse im Baugrund und im Tragsystem, die zu diesem Effekt führen.

Die Stärke liegt in der Kombination

In der Praxis bewährt sich besonders ein kombiniertes Konzept: Geodätische Überwachung liefert präzise Verschiebungen und Setzungen an Bauwerks- und Oberflächenpunkten; Geotechnik liefert Ursacheninformationen aus Baugrund, Wasser und Stützsystem. Zusammen entsteht ein deutlich vollständigeres Bild der Baugrube und damit eine robuste Grundlage für ein risikobasiertes Monitoring.

Wichtig dabei: Sensorik entfaltet ihren Nutzen nur, wenn sie in ein durchdachtes Konzept eingebettet ist, mit klar definierten Messgrössen, plausiblen Grenzwerten, abgestimmten Messintervallen und einer Interpretation, die Projektphasen und Bauzustände berücksichtigt.

Fazit

Baugrubenüberwachung ist heute mehr als das periodische Kontrollieren von Messpunkten. Wer zusätzlich geotechnische Parameter wie Druck, Kraft und Deformationsprofile erfasst, gewinnt Zeit – und damit Handlungsspielraum. Gerade im urbanen Grundbau kann dieser Vorsprung entscheidend sein, um Risiken früh zu erkennen und Bauprozesse sicher zu steuern.
